[嵌入式] 16KHz 8bit PCM音频的PWM播放驱动

前言

上一篇主要整理了 PCM 文件如何通过串口烧录到外部 Flash，并且在 Flash 里用索引把多条音频管理起来。

烧录完成以后，下一个问题就变成了：

Flash 里的 PCM 数据，怎么稳定地从 MCU 播出来？

当前目标是基于 STM32G030 做一个可移植的音频播放模块：

音频格式固定为 16KHz / 8bit / mono PCM
PCM 文件存放在外部 SPI Flash
MCU 可以通过串口打印当前已有音频列表
可以通过串口选择某个音频 ID 播放
播放通过已经配置好的 PWM 引脚输出
音频播放不能阻塞主循环
应用逻辑单独封装，main.c 只做初始化和周期调用

这篇就把 PCM 原理、PWM 播放方式、MCU 驱动结构和这次调试遇到的问题整理一下。

PCM 是什么

PCM 全称是 Pulse Code Modulation，也就是脉冲编码调制。

放到 MCU 项目里，可以简单理解成：

PCM 是一串按固定时间间隔排列的音频采样值。

它不像 MP3、AAC 那样需要解码，也不像 WAV 那样带文件头。WAV 里通常会在 PCM 数据前面放一段格式说明，而 MCU 播放时真正需要的只是后面的采样数据。

这次使用的是：

16000 Hz
8 bit
mono
unsigned PCM

也就是说：

每秒有 16000 个采样点
每个采样点占 1 字节
只有一个声道
采样值范围是 0 ~ 255

因此一秒钟音频大概占用：

16000 sample/s * 1 Byte
= 16000 Byte/s
≈ 16KB/s

对于人声提示、状态播报、简单音乐片段来说，16KHz / 8bit 已经够用。它不追求 Hi-Fi，但胜在 MCU 处理简单、存储大小可控、播放时序容易保证。

为什么 MCU 上适合用 PCM

在资源比较紧的 MCU 上，PCM 最大的优点就是没有复杂解码。

如果播放 MP3，MCU 需要做压缩音频解码，对 RAM、Flash 和 CPU 都有要求；如果只是播放几句提示音，这个成本通常不值得。

PCM 的处理方式非常直接：

从 Flash 读取一个字节
把这个字节当作当前音频幅度
按固定采样率更新输出
重复这个过程直到文件结束

它的缺点也很明显：文件比压缩音频大。

例如 16KHz / 8bit / mono 是 16KB/s，如果有 60 秒音频，就接近 960KB。这也是为什么板载 Flash 不够用，需要外接 SPI Flash。

当前项目里使用外部 SPI Flash 保存 PCM 文件，前两个 4KB 扇区作为元数据区，真正的音频数据从 0x2000 后面开始存放。烧录和管理部分已经在上一篇文章里整理过，这里重点放在播放。

PWM 播放原理

STM32G030 没有 DAC，但有定时器 PWM，所以可以用 PWM 模拟音频输出。

基本链路是：

PCM采样值
  ↓
PWM占空比
  ↓
RC低通滤波 / 功放输入滤波
  ↓
功放
  ↓
喇叭

8bit unsigned PCM 的中点大约是 128。

如果采样值越大，就把 PWM 占空比调大；采样值越小，就把 PWM 占空比调小。经过低通滤波后，高频 PWM 载波被滤掉，留下随音频变化的平均电压。

这里最容易混淆的是两个频率：

采样率：每秒播放多少个 PCM 采样点
PWM载波频率：PWM 本身翻转的频率

这两个不能混成一个。

当前音频采样率是 16KHz，所以 MCU 必须每 62.5us 更新一次 PWM 占空比：

1 / 16000 = 62.5us

但 PWM 载波频率不能也设成 16KHz。如果 PWM 本身只有 16KHz，载波已经进入可听范围，声音里会带明显尖锐噪声，而且低通滤波也不好处理。

所以当前实现把 PWM 载波频率设置为：

250KHz

这个值和常见建议的 200KHz ~ 250KHz 是一致的。它的好处是载波远高于语音频段，后面用 RC 滤波或功放输入滤波时更容易把载波成分压下去。

当前工程里系统时钟是 64MHz，PWM 使用 TIM14，采样节拍使用 TIM16。

定时器参数大概是这样：

TIM14 PWM载波:
64MHz / (255 + 1) = 250KHz

TIM16 采样节拍:
64MHz / (3999 + 1) = 16KHz

TIM14 的 ARR = 255 还有一个额外好处：刚好对应 8bit PCM 的 0 ~ 255 范围，换算占空比时很直观。

当前代码里实际做了通用计算，不直接写死比较值：

compare = sample * (ARR + 1) / 255;

如果后续换 MCU、换系统时钟、换定时器，只要 ARR 能提供足够分辨率，这个转换关系就还能继续用。

PWM 空闲电平和置中处理

8bit unsigned PCM 的静音中点是 128，所以播放过程中如果短时间没有取到新的 PCM 数据，最好不要把 PWM 占空比突然拉到 0。更稳妥的做法是临时输出中点值：

#define AUDIO_IDLE_SAMPLE 128U

static void Audio_SetOutputSample(uint8_t sample)
{
  __HAL_TIM_SET_COMPARE(g_pwm_tim, g_pwm_channel, Audio_SampleToCompare(sample));
}

这样在环形缓冲短暂欠载时，输出会回到音频中点，相当于输出一小段静音，而不是从当前波形瞬间跳到低电平。后者很容易听成明显的“啪”或“咔”。

不过这里有一个和具体硬件相关的细节：播放结束以后不一定适合继续输出中点 PWM。这次板子实测时，如果播放结束后仍保持 128 对应的占空比，喇叭侧会一直有可闻底噪。因此最终策略是：

播放过程中正常按 PCM 采样更新 PWM
播放过程中如果临时欠载，输出 128 中点值
播放停止或自然结束后，把 PWM 比较值归零

也就是：

static void Audio_SetOutputOff(void)
{
  __HAL_TIM_SET_COMPARE(g_pwm_tim, g_pwm_channel, 0U);
}

这个策略兼顾了两件事：播放中的短暂异常不会产生很硬的低电平跳变，播放完成以后又不会让功放和喇叭一直处在有 PWM 激励的状态。

MCU 驱动方式

这次驱动拆分时，核心原则是：

应用逻辑单独写，main.c 只负责调用。

因此主程序里只保留配置结构体、初始化和循环处理：

PCM_AppConfig pcm_config;

pcm_config.uart = &huart1;
pcm_config.flash_spi = &hspi1;
pcm_config.flash_cs_port = FLASH_CS_GPIO_Port;
pcm_config.flash_cs_pin = FLASH_CS_Pin;
pcm_config.audio_tim = &htim14;
pcm_config.audio_tim_channel = TIM_CHANNEL_1;
pcm_config.audio_sample_tim_instance = TIM16;
pcm_config.audio_sample_tim_irqn = TIM16_IRQn;

PCM_App_Init(&pcm_config);

主循环里只需要：

while (1)
{
  PCM_App_Process();
}

当前应用层主要分成几块：

模块	作用
`pcm_app`	对外应用入口，统一初始化 Flash、索引、PWM 音频和串口协议
`pcm_flash`	SPI Flash 底层读写、擦除、读 JEDEC ID
`pcm_store`	Flash 双区元数据、音频索引、CRC 和冲突检查
`pcm_protocol`	串口二进制烧录协议和文本调试命令
`pcm_audio_pwm`	16KHz 采样节拍、PWM 占空比更新、非阻塞播放

这样的拆分对移植比较友好。

后续如果搬到别的工程里，通常只需要替换：

UART 句柄
SPI 句柄
Flash CS 引脚
PWM 定时器和通道
采样定时器实例和中断号

播放逻辑本身不需要散落在 main.c 里。

非阻塞播放流程

音频播放不能直接在 play 命令里用一个大循环读 Flash、延时、改 PWM。

那样会阻塞串口、上位机通信和其他业务逻辑。更糟糕的是，播放几秒钟，主循环就会被卡几秒钟。

当前实现采用的是：

主循环负责从 Flash 补数据
定时器中断负责按 16KHz 消耗数据

播放流程大概是：

串口输入 play <id>
pcm_store 根据 ID 找到音频的 Flash 地址和长度
pcm_audio_pwm 清空环形缓冲区
先从 Flash 预读一部分 PCM 数据
设置播放状态为 busy
TIM16 每 62.5us 进入一次中断
中断里取出 1 个 PCM 字节，并更新 TIM14->CCR
主循环里发现缓冲区低于阈值，就继续从 Flash 读取数据补进去
输出采样数达到文件长度后自动停止

当前缓冲参数是：

环形缓冲区: 512 Byte
单次补充: 256 Byte
补充阈值: 256 Byte

也就是说，中断一直按固定节奏播放；Flash 读取放在主循环里做，避免在定时器中断里执行 SPI 读操作。

这也是非阻塞播放的关键。

串口调试命令

除了上位机使用的二进制烧录协议，MCU 侧还保留了简单文本命令，方便直接用串口助手调试。

启动后会打印当前格式和已有音频列表：

G030 UART Flash PCM ready
PCM format: 16000 Hz, 8-bit, mono
PCM files: 2
ID=0 ADDR=0x002000 LEN=138582 CRC=0x12345678
ID=1 ADDR=0x024000 LEN=80640 CRC=0x9ABCDEF0
Type 'help' for serial commands.

支持的命令是：

list
play <id>
stop
status
help

常用调试方式：

list
play 0
status
stop

播放成功时会看到类似：

PLAY_START ID=0 LEN=138582

如果找不到对应音频：

PLAY_NOT_FOUND

如果播放时缓冲来不及补数据，status 里会看到 underrun=1。这个标志很有用，说明 PWM 采样中断还在跑，但主循环补数据没有及时跟上。

调试踩坑

1. PWM 频率不是采样率

一开始最容易踩的坑就是把 PWM 频率和 PCM 采样率混在一起。

16KHz 是采样更新频率，不是 PWM 载波频率。

如果 PWM 也配置成 16KHz，即使每个采样点都更新了，占空比波形本身仍然会带很明显的可听载波。

最后修正为：

TIM14：250KHz PWM 载波
TIM16：16KHz 采样更新

这个结构才是比较合理的 PWM 音频播放方式。

2. Flash ID 不应作为烧录门槛

上位机和 MCU 都可以读 JEDEC ID，但这次调试后不再把 Flash ID 作为烧录的强制判断条件。

原因很简单：不同厂家兼容 W25Q 指令集的 Flash，ID 本来就可能不同。比如当前使用的 XT25F32FSSIGU，容量和指令集都适合这个方案，但它的 JEDEC ID 不会和 Winbond 的 W25Q32 完全一样。

所以 Flash ID 更适合做：

调试信息
硬件连线检查
判断 SPI 通信是否正常

而不适合做：

不匹配就禁止烧录

如果读 ID 失败，优先检查：

SPI 模式是否正确
CS 引脚是否正常拉低和拉高
WP#、HOLD# 是否已经上拉
供电和地是否稳定
SPI 时钟是否过高

3. SPI 速度先保守

Flash 播放只需要大约 16KB/s 的持续读取速度，对 SPI 来说压力很小。

因此调试阶段没必要一开始就把 SPI 频率拉满。

当前工程里 SPI 预分频改成了更保守的配置，先保证烧录、读回和播放稳定。等功能确认以后，再根据板子走线和 Flash 手册逐步提高频率。

4. 无滤波也能响

PWM 引脚直接接后级，有时也能听到声音，但这并不是最终效果。

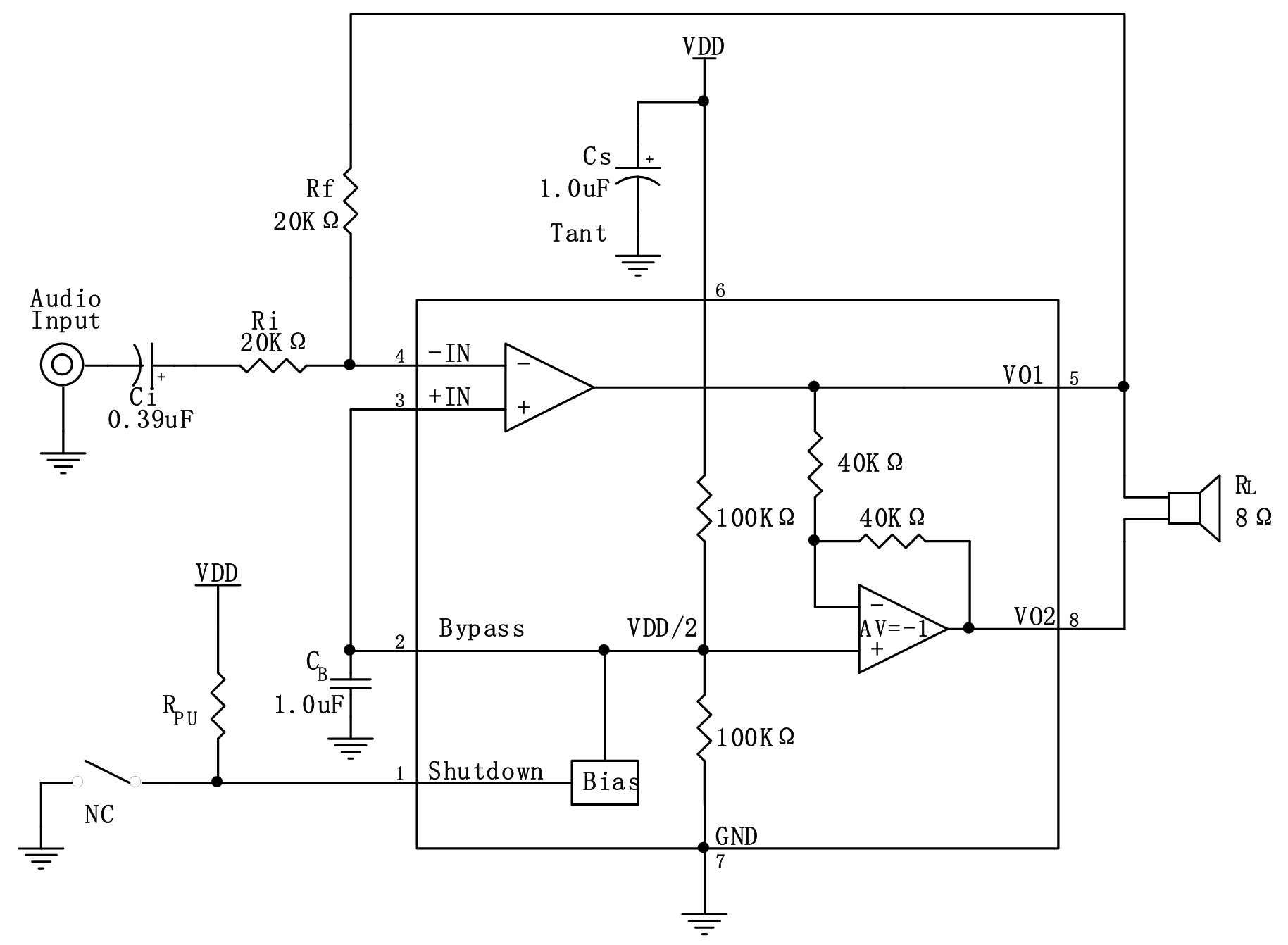

真正要让人声更干净，还是需要：

PWM 后面加 RC 低通
或者接带输入滤波能力的功放模块
喇叭侧使用合适功率的功放，而不是直接靠 MCU IO 推

对提示音来说，不需要追求复杂音频链路，但至少要把 PWM 载波尽量滤掉。

5. 播放卡顿优先看 underrun

如果声音断续、变速、发闷，先不要急着怀疑音频文件。

可以先看 status：

STATUS burn=idle play=busy underrun=1

如果 underrun=1，说明播放过程中环形缓冲区被吃空过。

常见原因有：

主循环里有其他阻塞操作
串口打印太多
SPI 读取异常或耗时过长
中断优先级设置不合理
Flash 正在擦写时同时尝试播放

当前做法是在烧录、删除、擦除前先停止播放，避免 Flash 写/擦操作和播放读取抢同一颗 Flash。

音频文件转换

MCU 侧播放的是裸 PCM，因此准备音频文件时最好离线转换成统一格式。

例如使用 ffmpeg：

ffmpeg -i input.wav -ac 1 -ar 16000 -f u8 output.pcm

参数含义：

参数	说明
`-ac 1`	单声道
`-ar 16000`	采样率 16KHz
`-f u8`	8bit unsigned PCM 裸流

转换后得到的 output.pcm 不带 WAV 文件头，可以直接通过上位机烧录到 Flash。

如果原始音频声音太小，可以在转换前先做归一化或增益处理。否则 MCU 播放链路没问题，但听起来会觉得声音偏轻。

对 8bit unsigned PCM 离线降低 6dB

这次实测中，如果原始 PCM 幅度太满，PWM 播放时容易出现削顶感、破音或爆音。一个有效的处理方式是在烧录 Flash 之前，先把 PCM 文件离线降低 6dB。

因为这里的格式是 8bit unsigned PCM，静音中点不是 0，而是 128。所以不能直接把字节值乘以 0.5，否则会把直流中心也一起拉偏。正确做法是围绕中点缩放：

out = 128 + (in - 128) * 10^(-6 / 20)

-6dB 对应的线性增益大约是：

10^(-6 / 20) ≈ 0.501187

处理逻辑可以写成：

import math
from pathlib import Path

src = Path("input.pcm")
dst = Path("input_-6dB.pcm")
gain = math.pow(10.0, -6.0 / 20.0)

data = bytearray(src.read_bytes())
for i, x in enumerate(data):
    y = round(128 + (x - 128) * gain)
    data[i] = max(0, min(255, y))

dst.write_bytes(data)

本次处理 小兔子乖乖.pcm 时，原始样本范围大约是 2 ~ 249，降低 6dB 后变为 65 ~ 189。文件长度保持不变，只是动态范围围绕 128 收窄。实际听感上，爆音会明显减少，但音量也会相应降低。

总结

这次 PCM 播放驱动最核心的结论是：

采样率决定多久更新一次音频值，PWM 载波频率决定用多高频率去模拟这个音频值。

当前实现里：

PCM 格式是 16KHz / 8bit / mono
PWM 载波是 250KHz
TIM14/PB1 输出 PWM
TIM16 以 16KHz 中断更新采样
PCM 数据从外部 SPI Flash 读取
播放过程通过环形缓冲实现非阻塞
串口可以 list、play <id>、stop、status
main.c 只保留应用初始化和周期调用

这样一来，Flash 负责存储，PWM 负责输出，定时器负责节拍，主循环负责补数据，几个职责比较清楚。后面迁移到其他工程时，只要把 pcm_app、pcm_audio_pwm、pcm_flash、pcm_store 和 pcm_protocol 几个应用文件带过去，再重新绑定外设句柄即可。
