前言

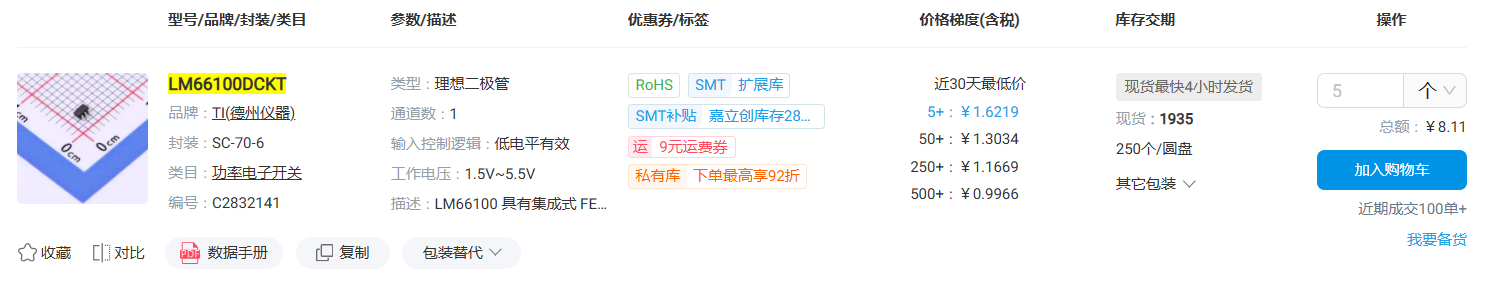

本期大赏 IC 来自德州仪器(TI)的 LM66100,如下为立创信息,链接:LM66100DCKT

image-20260724143556499

所属大类是功率电子开关。很多人之前可能用过SY6280AACMT9700-N 这种常规的单向开关,在 USB 接口处起到限流及单向导通作用。

不得不说,SY6280 使用相当频繁,在含 USB 接口的消费产品中随处可见,它具备的单向导通 + 主动限流功能非常实用可靠。

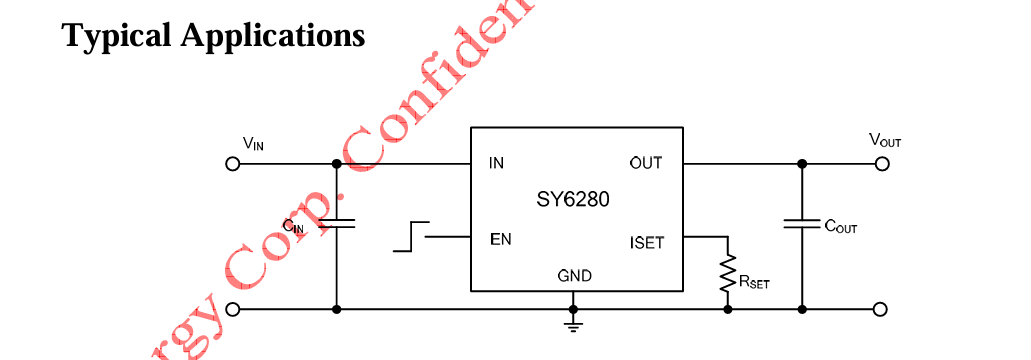

image-20260724145117067

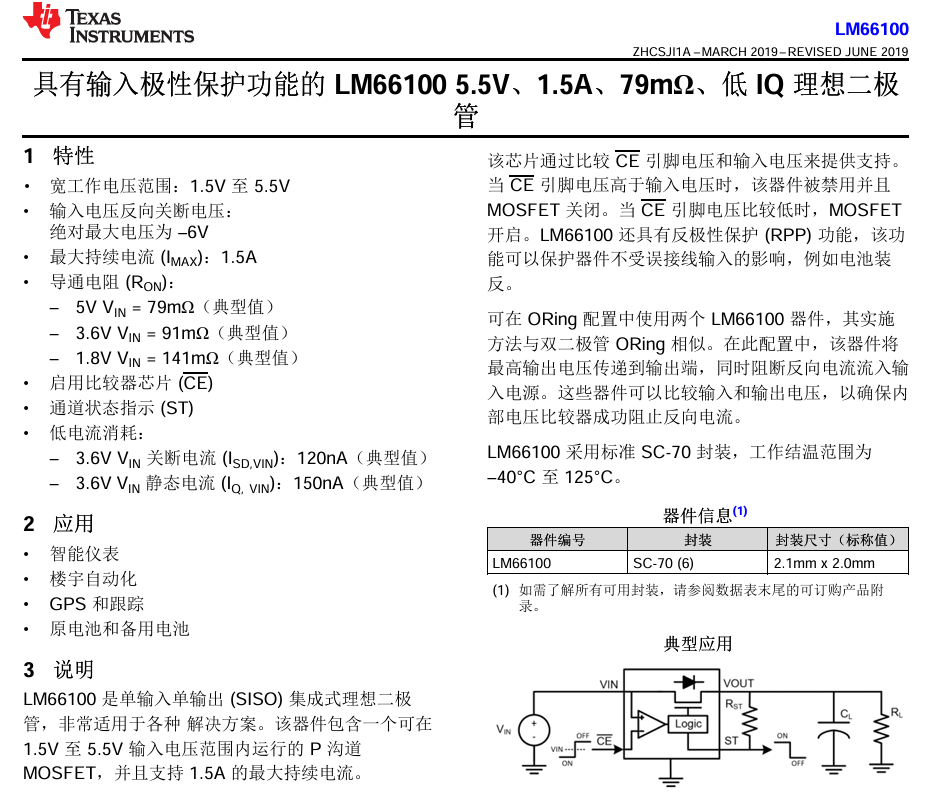

这次介绍的 LM66100 同样具备单向导通能力,但是和 SY6280 的差异在于:

LM66100 可以应用于多电源供电的无缝选通电路中,可以承担更复杂电源架构下的解决方案。

image-20260724145322284

使用介绍

关键功率参数

  1. 电压范围 1.5V~5.5V;优于 SY6280 的 2.4V~5.5V,可以用于 1.8V 的低压系统;
  2. 最大持续电流 1.5A;劣于 SY6280 的 2A

引脚说明

NO.NAMEI/ODESCRIPTION
1VINIDevice input
2GND-Device ground
3CEIActive-low chip enable. Can be connected to VOUT for reverse current protection. Do not leave floating.
4N/C-Not internally connected, can be tied to GND or left floating.
5STOActive-low open-drain output, pulled low when the chip is disabled. Hi-Z when the chip is enabled. Connect to GND if not required.
6VOUTODevice output

需要关注的有 2 个 IO:

  1. ST 开漏输出,可输出当前芯片的工作状态;板载控制器可以通过该引脚检测该回路的电源工作状态;
  2. CE 芯片片选输入引脚,这也是芯片最独特的地方,我们接下来详细看看。

电路原理应用

从芯片功能框图可以看出,这不是一个简单的高低电平片选引脚,而是一个输入到芯片内部比较器的反向输入端。

CE 引脚电压高于输入电压时,该器件被禁用,并且 MOSFET 关闭;

CE 引脚电压较低时,MOSFET 开启。

该功能因此衍生出了多种场景下的应用。

反向输入保护 RPP

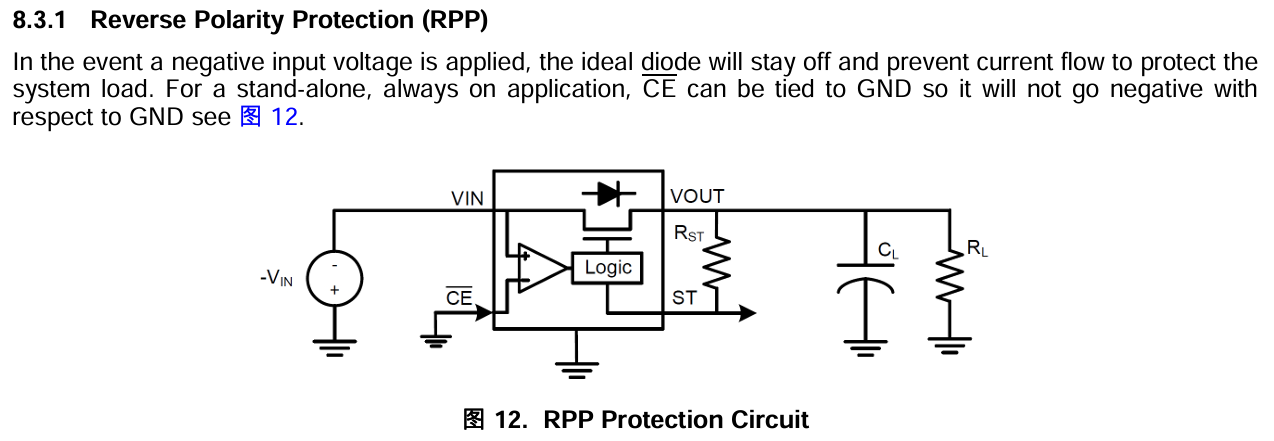

image-20260724151247278

当应用于常规单向控制时,通过将 CE 接地,可以作为反接保护器件。

例如电池正负极接反时,CE 脚电平高于 VIN,则 MOS 管关闭,后端负载不受影响。

常开反向电流屏蔽 RCB

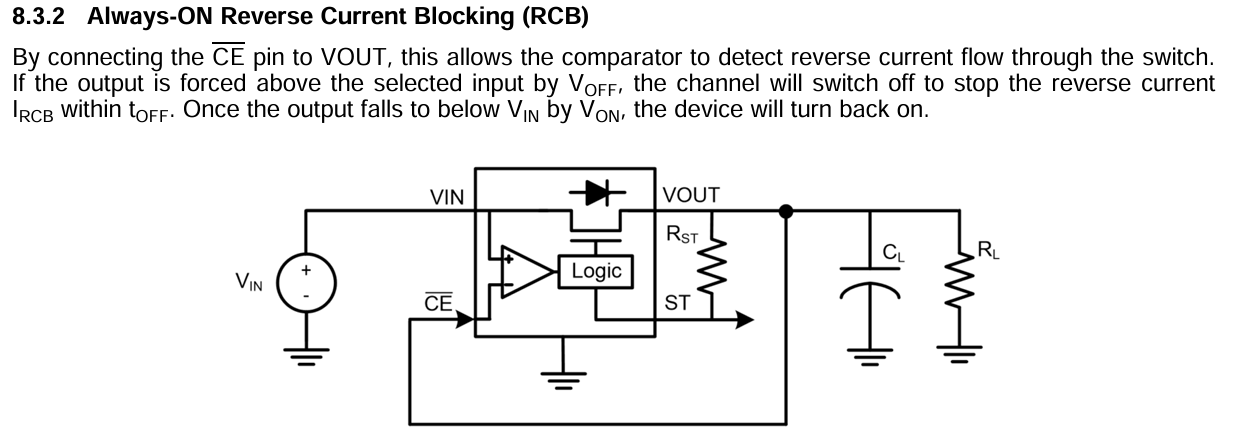

image-20260724151954983

在常规的持续供电应用中,将 CE 脚连接至 VOUT,可以作为反向冲击保护器件。

正常情况下,CEVOUTVIN 电平一致,正常开启 MOS 管;

VOUT 受到外部强制异常冲击,导致电压升高,此时 CE 升高并大于 VIN,则主动关闭 MOS 管;

异常恢复后,MOS 管自动再打开。

双电源输入选通

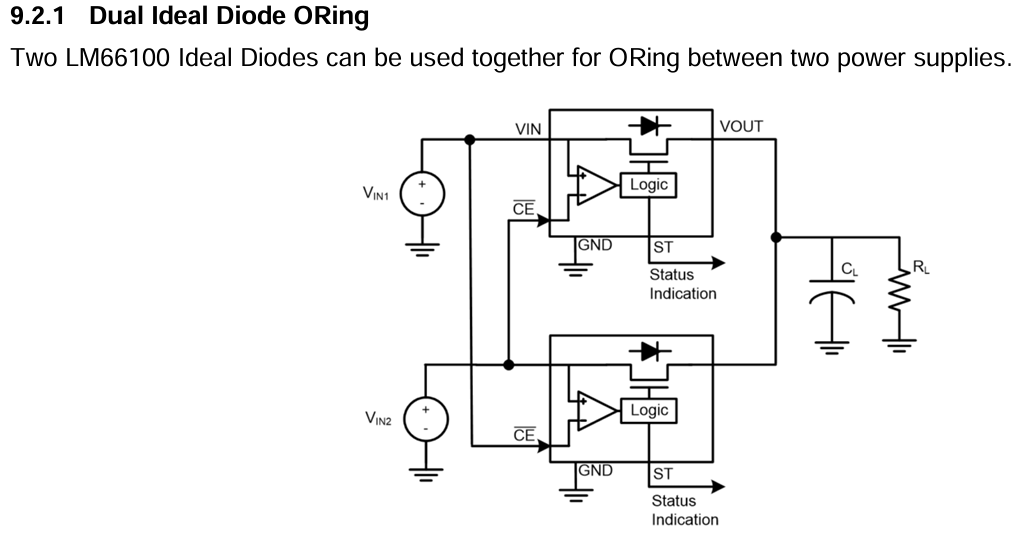

image-20260724155545414

如上就是该芯片更具价值的使用场景。若同时具有 2 个输入电源,不希望 2 处电源混合,例如 VIN1 来自 DC-DC 转换,VIN2 来自 USB 电源。

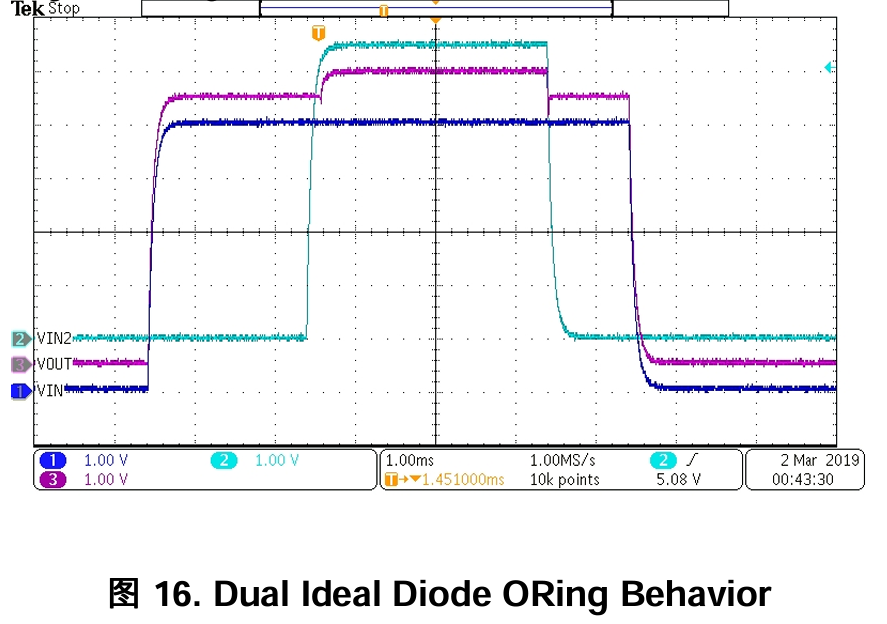

image-20260724160044231

此时通过 CE 引脚的交叉连接,VIN 更高的电源会失能对方的 CE 控制;

期间如果电压等级发生变化,VOUT 输出也能迅速调整为更高的电源电压输出,不会导致输出电源掉电。

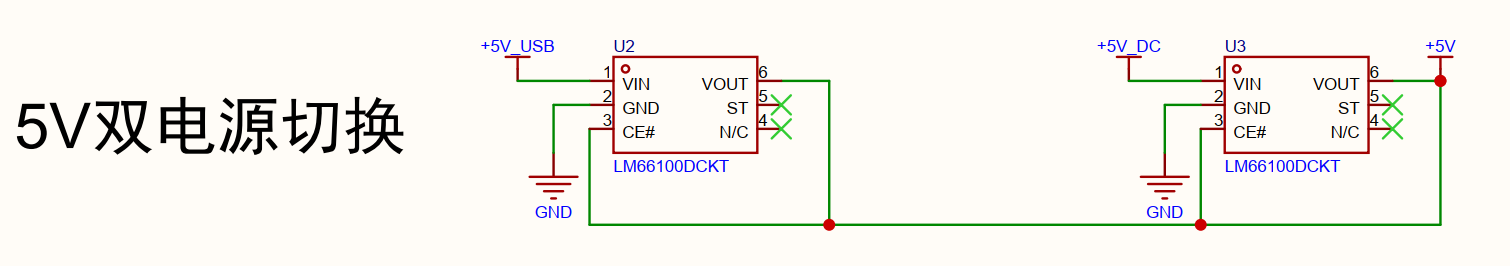

这个方案也对应到了实际的一个项目应用,只是略微改变了 CE 的接法,如下图:

image-20260724160729244

这种解法其实和上述类似,区别在于将 CE 都接到了统一输出端,也能够保护来自输出端的反向冲击。实际多个项目测试工作正常。

当然,上述电路还不够规范,ST 引脚按规格书要求,在不使用时最好接地。

参考

具有输入极性保护功能的 LM66100 5.5V、1.5A、79mΩ、低 IQ 理想二极管 datasheet (Rev. A)

SY6280AAC -PDF数据手册-参考资料-立创商城
